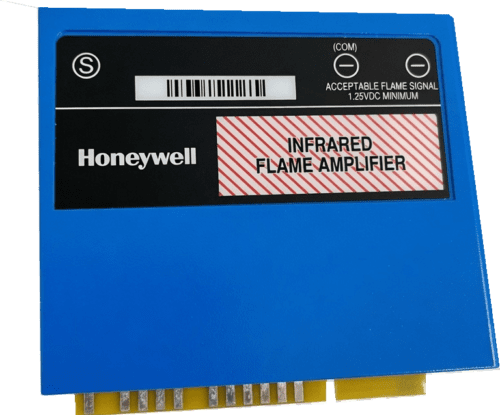

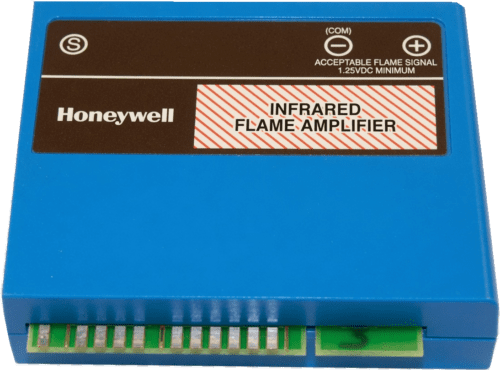

El R7852A1001 es un amplificador de señal de llama infrarrojo (IR) desarrollado por Honeywell para su uso con sistemas de control de combustión de la serie 7800. Este módulo sólido y robusto amplifica la señal proveniente de un detector infrarrojo de llama (como el sensor C7915), proporcionando una salida de señal sólida y confiable que puede ser interpretada por un controlador de quemador o un sistema de seguridad de combustión.

El R7852A1001 está diseñado específicamente para supervisar la presencia de llama en quemadores industriales que utilizan gas, petróleo, carbón u otros combustibles, y es fundamental para garantizar operaciones de combustión seguras en aplicaciones térmicas de proceso.

¿En qué consiste?

Este amplificador recibe y procesa las señales eléctricas muy pequeñas que genera un detector de llama infrarrojo y las convierte en una señal de nivel estándar (0.0–5.0 V DC) que los controladores y relés de seguridad pueden interpretar para decidir si la llama está presente o no.

Se conecta directamente a los módulos de relé de la serie 7800 a través de un conector de borde en la placa de circuito, lo que permite integración rápida y segura en sistemas de control de combustión existentes.

Este amplificador ofrece un tiempo de respuesta de fallo de llama (FFRT) de aproximadamente 2.0 s o 3.0 s, lo que significa que puede detectar la ausencia de llama en cuestión de segundos y activar las protecciones de seguridad de forma adecuada.

¿Qué problemas resuelve?

✔ Supervisión de llama confiable
Transfiere señales de sensor IR a una salida estándar interpretable por el controlador, permitiendo comprobación precisa de la presencia de llama.

✔ Mejora la seguridad del sistema de combustión
Detecta fallos de llama rápidamente, activando bloqueos de seguridad para prevenir condiciones peligrosas.

✔ Salida estándar fácil de integrar
La señal de 0.0–5.0 V DC simplifica la conexión con módulos de relé y controladores.

✔ Diseño plug-in para mantenimiento simple
La conexión a módulos de la serie 7800 permite reemplazo y pruebas rápidas.

✔ Compatibilidad con detectores IR existentes
Funciona con sensores como el modelo C7915, aportando versatilidad a la plataforma de control de combustión.

• Amplificador de llama infrarrojo para sistemas de combustión industrial.
• Tiempo de fallo de llama (FFRT): ~2 s o ~3 s, según configuración.
• Salida de señal de llama: 0.0–5.0 V DC.
• Compatible con detectores de llama IR del tipo lead sulfide (p. ej. C7915).
• Conector de borde para módulos de relé serie 7800 (instalación plug-in).
• Pruebas de señal incorporadas (test jacks) para diagnóstico in situ.
• Identificación de tipo por codificación de color para evitar errores de instalación.
• Construcción sólida de estado sólido para entorno industrial.
• Integración con controles de seguridad de quemador que bloquean en caso de fallo de amplificador o detector.
• Aprobaciones de seguridad industrial según estándares UL/CSA/FM disponibles.

El R7852A1001 Amplificador Infrarrojo es ideal para sistemas donde la presencia de llama debe ser verificada de forma segura y rápida, especialmente en controladores de combustión industrial que requieren señal de llama confiable para operar quemadores o proteger equipos térmicos.

🔥 Oil & Gas

• Supervisión de llama en calentadores y quemadores de proceso.
• Seguridad de combustión en sistemas vapor y skids térmicos.
• Control de quemadores auxiliares en plantas de producción.
  Beneficio: Respuesta rápida y señal fiable para proteger procesos térmicos.

⚡ Energía y Generación Eléctrica

• Monitoreo de llama en calderas industriales.
• Integración con sistemas de generación de vapor.
• Protección de sistemas auxiliares térmicos.
  Beneficio: Evita condiciones peligrosas por perdida de llama.

🧪 Químicos & Petroquímicos

• Control de llama en hornos y reactores auxiliares.
• Supervisión de sistemas de combustión en utilidades de planta.
  Beneficio: Mayor fiabilidad y seguridad de proceso.

🍺 Alimentos & Bebidas

• Supervisión de llama en procesos térmicos de cocción o pasteurización.
• Integración en controles de quemadores industriales.
  Beneficio: Sólida integración con sistemas de control de proceso.

💊 Farmacéutica y Ciencias de la Vida

• Supervisión de llama en autoclaves y generación de vapor limpio.
• Control seguro de combustión en salas auxiliares.
  Beneficio: Calidad y seguridad para procesos sensibles.

🚰 Agua & Tratamiento de Aguas

• Supervisión de llama en calderines auxiliares.
  Beneficio: Reducción de paradas por fallos de llama.

🏭 Industria General

• Supervisión de llama en sistemas de calefacción industrial.
• Integración con relés y sistemas legacy de control de quemadores.
  Beneficio: Señal clara y diagnósticos para procesos industriales continuos.
