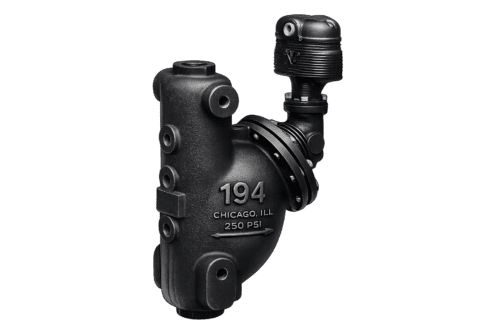

El McDonnell & Miller 194 es un controlador mecánico combinado de bajo nivel de agua (Low Water Cut-Off) y control de bomba de alimentación, diseñado para calderas de vapor comerciales e industriales de baja y alta presión.
Este equipo integra una columna de nivel (Water Column), un mecanismo de flotador de alta precisión y contactos de control que permiten proteger la caldera contra condiciones de bajo nivel de agua y controlar automáticamente el funcionamiento de la bomba de alimentación.
La Serie 194 está diseñada para mantener un nivel de agua constante independientemente de las variaciones de carga o presión de la caldera, convirtiéndose en una de las soluciones más utilizadas en sistemas de generación de vapor industrial.
¿Cómo funciona?
El controlador se instala como una columna de nivel conectada directamente a la caldera.
Durante la operación:
- El agua de la caldera ingresa a la columna de nivel integrada.
- Un flotador interno monitorea continuamente el nivel de agua.
- Cuando el nivel disminuye, el sistema activa la bomba de alimentación para restablecer el nivel normal.
- Si el nivel continúa descendiendo hasta una condición crítica, el controlador activa la función de seguridad de bajo nivel.
- El quemador puede ser detenido automáticamente para proteger la caldera.
- El sistema mantiene un control estable del nivel de agua independientemente de la presión de operación.
¿Qué problemas resuelve?
✔ Protección contra bajo nivel de agua en calderas
✔ Control automático de la bomba de alimentación
✔ Mantiene un nivel de agua estable durante la operación
✔ Reduce riesgos de sobrecalentamiento de la caldera
✔ Minimiza daños en tubos y superficies de transferencia térmica
✔ Incrementa la eficiencia operativa del sistema de vapor
✔ Reduce intervenciones manuales del operador
✔ Mejora la confiabilidad del proceso
Desempeño de Control
- Tipo: Low Water Cut-Off y Pump Controller
- Tecnología: flotador mecánico de precisión
- Presión máxima de trabajo: 250 psi (17,6 bar)
- Control automático de alimentación de agua
- Mantiene nivel constante independientemente de la presión
- Alta repetibilidad mecánica
Diseño Mecánico
- Columna de nivel integrada (Water Column)
- Conexiones para gauge glass y tri-cocks
- Brida industrial de diez pernos
- Conexiones principales de 1-1/4″ NPT
- Construcción robusta para servicio industrial
- Diseño de larga vida útil
Función de Control
- Protección por bajo nivel de agua
- Control automático de bomba de alimentación
- Operación continua en calderas industriales
- Compatible con sistemas de control de quemadores
- Disponible en versiones con reset manual
Tecnología de Operación
- Sistema de repulsión magnética
- Elimina la necesidad de fuelles mecánicos
- Reduce desgaste de componentes internos
- Mayor confiabilidad operativa
- Menor mantenimiento preventivo requerido
Características Eléctricas
- Interruptor Serie 5 estándar
- Disponible con interruptor proporcional 7B
- Alimentación: 120 VAC o 240 VAC
- Capacidad eléctrica: 345 VA
- Configuraciones automáticas o manuales según modelo
Seguridad y Confiabilidad
- Protección continua contra bajo nivel de agua
- Operación mecánica independiente de sistemas electrónicos
- Bajo mantenimiento
- Alta resistencia a ambientes industriales
- Tecnología ampliamente probada en generación de vapor
El McDonnell & Miller 194 está diseñado para sistemas de generación de vapor donde se requiere simultáneamente protección por bajo nivel y control automático de alimentación de agua.
🔥 Oil & Gas
Ubicado en:
- Generadores de vapor
- Calderas auxiliares
- Sistemas de utilidades
Aplicación:
Control automático del nivel de agua y protección de calderas industriales.
⚡ Energía y Generación Eléctrica
Ubicado en:
- Calderas industriales
- Sistemas auxiliares de vapor
Aplicación:
Control de alimentación de agua y protección de generación térmica.
🧪 Químicos y Petroquímicos
Ubicado en:
- Calderas de proceso
- Sistemas de vapor industriales
Aplicación:
Control estable del nivel de agua en procesos críticos.
🍺 Alimentos y Bebidas
Ubicado en:
- Calderas de planta
- Sistemas de esterilización
- Procesos térmicos
Aplicación:
Garantizar un suministro continuo y seguro de vapor.
💊 Farmacéutica y Ciencias de la Vida
Ubicado en:
- Generadores de vapor limpio
- Utilidades GMP
Aplicación:
Control de nivel para servicios críticos de producción.
🚰 Agua y Tratamiento de Aguas
Ubicado en:
- Calderas auxiliares
- Sistemas térmicos industriales
Aplicación:
Protección y control automático de alimentación de agua.
🏭 Industria General
Equipos donde se instala:
- Calderas de vapor industriales
- Generadores de vapor
- Sistemas de alimentación automática de agua
- Equipos térmicos de proceso
- Utilidades industriales
Aplicación:
Control continuo del nivel de agua y protección de la caldera ante condiciones de bajo nivel.
