DISPLAY RM7800- S7800A2142
- Descripción
- Características
- Aplicaciones

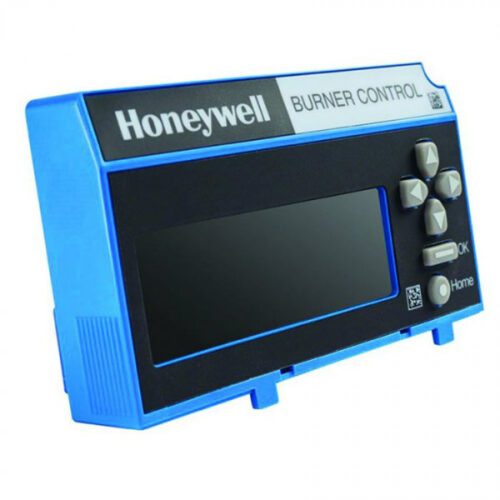

El S7800A2142 es un módulo de pantalla con teclado (Keyboard Display Module) desarrollado por Honeywell para los sistemas de control de quemadores de la Serie 7800. Este módulo proporciona una interfaz visual avanzada, intuitiva y multilenguaje que permite a los operadores y personal técnico monitorear, configurar y diagnosticar fácilmente el funcionamiento del sistema de combustión conectado.
¿En qué consiste?
El S7800A2142 es un display LCD alfanumérico de cuatro líneas, compatible con todos los módulos de relé de llama de la Serie 7800, incluyendo controladores como RM7800, RM7840 y similares. Ofrece una interfaz de usuario mejorada para visualizar datos críticos del sistema, como estado del ciclo de quemador, códigos de bloqueo (lockouts), información de diagnósticos y programación de funciones avanzadas como valve proving y post-purga.
Una característica clave es su soporte multilenguaje: el operador puede elegir entre inglés, español o francés para la visualización de mensajes y menús, lo que lo hace ideal para instalaciones con personal diverso o documentación en distintos idiomas.
¿Cómo funciona?
El módulo de pantalla se conecta directamente al control de quemador Serie 7800, proporcionando:
- Monitoreo en tiempo real del estado de operación del quemador.
- Visualización de fallas y diagnóstico con explicaciones claras y códigos de primer bloqueo (“first-out”).
- Programación de funciones avanzadas (como tiempo de post-purga y verificación de válvulas) — con protección por contraseña.
- Opciones de configuración de mensajes personalizados, nombres de terminales y lista de eventos operativos.
- Soporte de comunicación ModBus para integración con sistemas superiores o SCADA.
La pantalla permite también restablecer fallos de forma local o remota, generar informes de operación y facilitar el diagnóstico de averías sin necesidad de herramientas adicionales.
¿Qué problemas resuelve?
✔ Operación más intuitiva de los sistemas de control de quemador
Permite ver datos clave y entender qué está haciendo el sistema sin necesidad de interpretaciones complejas.
✔ Diagnóstico rápido y preciso
La pantalla muestra primeros códigos de bloqueo, tiempos, eventos y estados que ayudan a identificar fallos de forma rápida.
✔ Multilenguaje para equipos globales
Facilita la operación y mantenimiento por personal que habla inglés, español o francés.
✔ Programación segura de funciones críticas
Permite configurar tiempos de verificación de válvulas y post-purga sin herramientas externas, con control por contraseña.
✔ Integración con sistemas modernos
Mediante el protocolo ModBus, puede conectarse a sistemas de supervisión superiores para monitoreo remoto y registro de datos.
