La Topog-E 3″ x 4″ x 1/2″ OB Gasket es una junta elastomérica moldeada de alto desempeño, diseñada para aplicaciones de sellado en calderas de vapor, recipientes a presión y sistemas térmicos industriales, perteneciente a la reconocida Serie 180 de Topog-E.

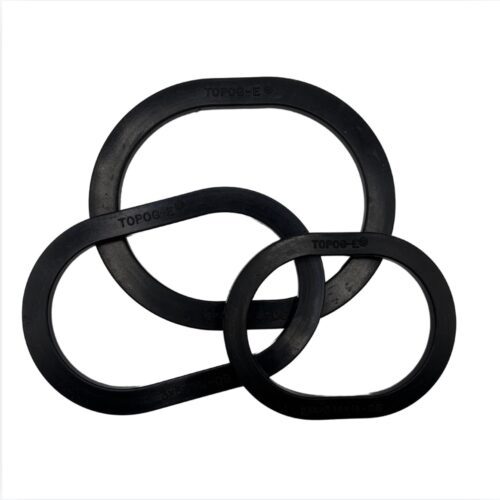

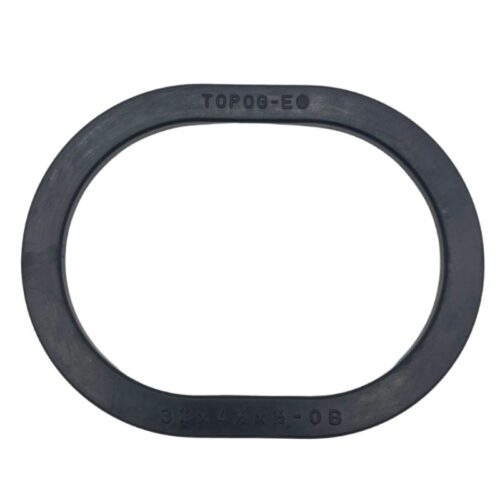

Este modelo presenta geometría OB (oblonga), utilizada en handholes con diseño específico, donde la forma del asiento requiere una junta alargada en lugar de una elíptica estándar.
Fabricada con un compuesto elastomérico patentado, esta junta garantiza excelente resistencia frente a vapor saturado, presión cíclica, altas temperaturas y químicos de tratamiento de agua, proporcionando un sellado confiable en condiciones severas.
¿Cómo funciona?
La junta se instala entre la tapa del handhole y el cuerpo del equipo.
Al aplicar torque de cierre:
- Se comprime uniformemente
- Se adapta a la geometría oblonga del asiento
- Genera un sello hermético
- Compensa dilataciones térmicas
- Mantiene la presión interna del sistema
Su flexibilidad permite absorber ciclos térmicos sin perder capacidad de sellado.
¿Qué problemas resuelve?
✔ Evita fugas en handholes oblongos
✔ Mantiene presión segura en el sistema
✔ Reduce paradas por mantenimiento correctivo
✔ Facilita instalación sin mecanizado
✔ Resiste químicos de tratamiento de agua
✔ Mejora confiabilidad operativa
Desempeño de Sellado
- Tipo: Junta elastomérica moldeada (Serie 180)

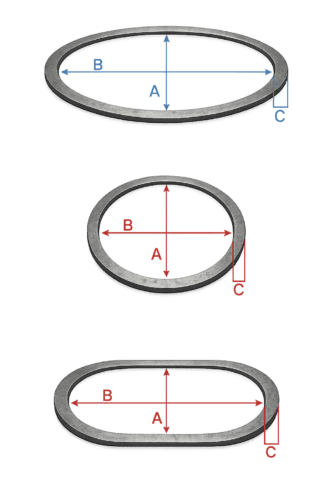

- Tamaño: 3″ x 4″ x 1/2″
- Forma: OB (Oblong)
- Excelente sellado bajo presión
- Alta adaptabilidad a superficies metálicas
Material de Construcción
- Elastómero industrial patentado
- Dureza: 80–85 Shore A
- Color: negro
- Alta resistencia a vapor y agua caliente
- Compatible con químicos industriales
Diseño Mecánico
- Geometría oblonga específica
- Junta moldeada de precisión
- Instalación rápida y sencilla
- No requiere mecanizado de superficies
- Compatible con handholes industriales
Condiciones de Servicio
- Calderas de vapor:
- Hasta 180 psi (12.4 bar)
- Hasta 193 °C (vapor saturado)
- Otros servicios:
- Hasta 200 psi (13.8 bar)
- Hasta 150 °C
- Excelente comportamiento en ciclos térmicos
Compatibilidad Química
✔ Compatible con:
- Vapor
- Agua tratada
- Ácidos diluidos
- Bases
- Glicoles
- Amoniaco
- Sales
Seguridad y Confiabilidad
- Uso industrial comprobado
- Alta durabilidad
- Bajo mantenimiento
- Fácil reemplazo
- Excelente desempeño en ambientes severos
La Topog-E OB está diseñada para sellado en equipos donde la geometría del asiento no es estándar elíptica.
🔥 Oil & Gas
Ubicado en:
- Calderas auxiliares
- Equipos térmicos
Aplicación:
Sellado en handholes oblongos.
⚡ Energía y Generación Eléctrica
Ubicado en:
Aplicación:
Sellado en sistemas de vapor.
🧪 Químicos y Petroquímicos
Ubicado en:
Aplicación:
Sellado en equipos presurizados.
🍺 Alimentos y Bebidas
Ubicado en:
Aplicación:
Sellado en utilidades de vapor.
💊 Farmacéutica y Ciencias de la Vida
Ubicado en:
Aplicación:
Sellado en utilidades críticas.
🚰 Agua y Tratamiento de Aguas
Ubicado en:
Aplicación:
Sellado en sistemas presurizados.
🏭 Industria General
Equipos donde se instala:
- Calderas industriales
- Handholes oblongos
- Recipientes a presión
- Intercambiadores de calor
Aplicación:
Sellado en accesos de inspección con geometría específica.
