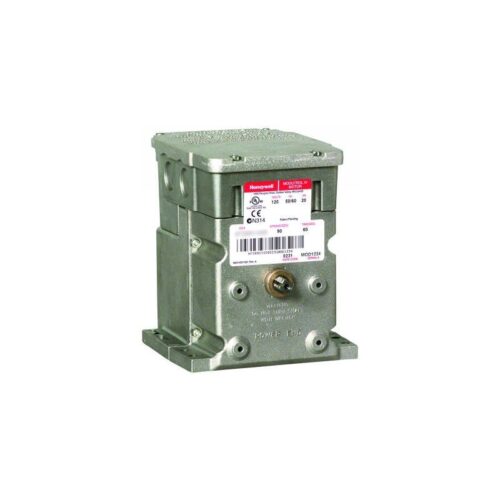

El M9484F1007 es un actuador/motor proporcional Modutrol IV fabricado por Honeywell, diseñado para ofrecer control preciso y suave de válvulas de ajuste, amortiguadores y equipos auxiliares en aplicaciones de combustión industrial y sistemas HVAC complejos. Es ampliamente utilizado en sistemas de control de quemadores, calderas, unidades de tratamiento de aire y otras instalaciones donde se requiere modulación proporcional de posición basada en información analógica.

¿En qué consiste?

El M9484F1007 es un motor accionador proporcional de 24 V AC, con un control de salida regulado mediante una señal proporcional de tres cables (≈ 135 Ω), que permite posicionar su eje de salida en cualquier punto dentro del rango de movimiento, dependiendo de la señal de control que reciba.

Ofrece un par de torsión de 150 lb-in (≈ 17 Nm), suficiente para accionar válvulas de regulación de combustible, amortiguadores de aire o equipos auxiliares que demanden esfuerzo moderado. Su carrera puede ajustarse en campo entre 90 ° y 160 ° para adaptarse al tipo de válvula o damper específico, garantizando flexibilidad en la instalación.

El actuador está equipado además con dos interruptores auxiliares internos que pueden proporcionar señales de retroalimentación o interbloqueo para sistemas de control más complejos o para indicar posiciones específicas durante la operación.

¿Qué problemas resuelve?

✔ Control proporcional y suave de válvulas y dampers
Permite posicionar con precisión actuadores de proceso según señales de control, evitando movimientos bruscos o desalineaciones.

✔ Integración con controles de combustión y HVAC
Compatible con controladores de quemadores, PLC y sistemas de automatización que usan señales analógicas estándar.

✔ Flexibilidad de instalación
La carrera ajustable (90–160 °) y el par elevado permiten uso con distintos tipos de mecanismos, desde válvulas de gas hasta amortiguadores de aire.

✔ Mejora de seguridad y precisión operativa
Los interruptores auxiliares permiten señales de confirmación de posición, útiles para interbloqueos y lógica de seguridad.

✔ Mayor confiabilidad en entornos exigentes
El circuito de accionamiento está diseñado para ser resistente a vibraciones, facilitando operación continua en aplicaciones industriales.

• Actuador proporcional Modutrol IV para control de posición suave y continuo.
• Voltaje de operación: 24 V AC, 50/60 Hz.
• Par de torsión: 150 lb-in (≈ 17 Nm).
• Señal de control: proporcional (~135 Ω).
• Carrera ajustable: 90 ° a 160 °, fábrica normalmente ajustada a 90 °.
• Tiempo de movimiento: ~30 s para 90 °, ~60 s para 160 °.
• Dos interruptores auxiliares internos (por ejemplo, en 7 ° y 80 °).
• Accionamiento proporcional sin resorte de retorno (non-spring return).
• Eje doble de 3/8″ cuadrado para acoplar a diferentes mecanismos de válvula o damper.
• Construcción robusta y resistente a vibraciones para uso industrial.
• Rango de temperatura de operación: −40 °F a 150 °F (≈ −40 °C a +66 °C).
• Protección ambiental: gabinete con grado NEMA 3 para uso en ambientes industriales interiores/moderados.

El M9484F1007 Modutrol IV Motor es ideal donde se requiere control proporcional de posición para actuadores de proceso, válvulas de regulación o dampers de aire, especialmente en aplicaciones de combustión controlada o sistemas HVAC complejos.

🔥 Oil & Gas & Combustión Industrial

• Control de válvulas de control de gas o combustible en quemadores modulantes.
• Ajuste de dampers de aire de combustión para mantener mezcla óptima.
• Actuación proporcional en skids térmicos y unidades auxiliares.
  Beneficio: Permite ajustes precisos de la tasa de combustión para eficiencia y seguridad.

⚡ Energía y Generación Eléctrica

• Control de válvulas modulantes de combustible en calderas industriales.
• Regulación de air dampers para control de tiraje o combustión.
  Beneficio: Mejora la eficiencia térmica y reduce pérdidas por combustión ineficiente.

🧪 Químicos & Petroquímicos

• Control proporcional de válvulas de proceso en líneas de reacción térmica.
• Integración con sistemas de control de procesos continuos.
  Beneficio: Ajuste fino para mantener condiciones de presión/temperaturas críticas.

🌬️ HVAC & Instalaciones de Servicios

• Actuación de dampers de aire en sistemas de tratamiento de aire industrial.
• Control de economizadores y mezcladores de aire.
  Beneficio: Permite modulación eficiente de caudal para confort y ahorro energético.

🏭 Manufactura e Industria General

• Válvulas o actuadores de proceso en líneas de producción que requieren ajustes proporcionales.
• Sistemas automatizados de control para maquinaria térmica.
  Beneficio: Precisión de control para procesos continuos o repetitivos.

🛠️ Automatización y Control de Edificios

• Integración con sistemas BAS (Building Automation Systems) para control HVAC avanzado.
• Ajuste proporcional de componentes de sistema de aire o combustión.
  Beneficio: Mejora eficiencia energética global del edificio o planta.
