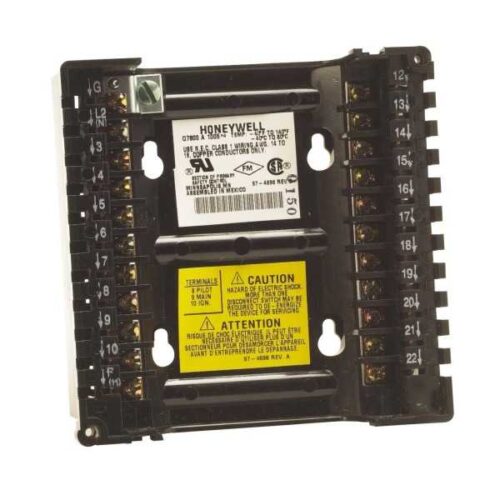

SUB-BASE Q7800B1003
- Descripción
- Características
- Aplicaciones
El Q7800B1003 es una subbase de cableado universal diseñada para ser la base mecánica y eléctrica de montaje de los módulos de relé de la Serie 7800 de Honeywell y el Anunciador Expandido S7830A. Proporciona un punto de conexión fiable entre el controlador de combustión o relé y el cableado de campo de sensores, actuadores y componentes auxiliares, facilitando la instalación, el mantenimiento y la organización del sistema de control de quemadores.
¿En qué consiste?
La subbase Q7800B1003 es un soporte modular con 22 terminales que permite:
- Conectar el cableado de campo de manera ordenada y segura
• Instalar el módulo de control de quemador (7800 Series) sin tener que conectar cada cable directamente al módulo
• Utilizar contactos bifurcados para que los terminales del módulo encajen de forma sólida y confiable
• Montar el conjunto en pared, quemador o gabinete usando entradas para conducciones
• Probar o realizar mediciones eléctricas mediante ranuras de acceso en puntos críticos de la subbase
Su diseño facilita el cableado estructurado en sistemas de combustión con controles seriados y múltiples entradas/salidas, y permite que el módulo principal se retire o reemplace sin alterar el tendido de cables en campo.
¿Qué problemas resuelve?
✔ Facilita la instalación del sistema de control de combustión
Permite conectar los cables de campo a una base fija sin necesidad de reconectar al módulo principal cada vez.
✔ Simplifica el mantenimiento y la sustitución
El módulo de control se puede retirar fácilmente de la subbase sin interferir con el cableado.
✔ Organiza el cableado de campo en instalaciones complejas
Mantiene ordenados todos los cables de sensores, salidas y auxiliares en aplicaciones industriales.
✔ Permite pruebas de circuito sin desconectar los módulos
Las ranuras de acceso para mediciones eléctricas ayudan en el diagnóstico electrónico del sistema.
✔ Soporta instalación robusta en pared o quemador
Con entradas para conexiones de conducciones y montaje seguro para ambientes industriales.
