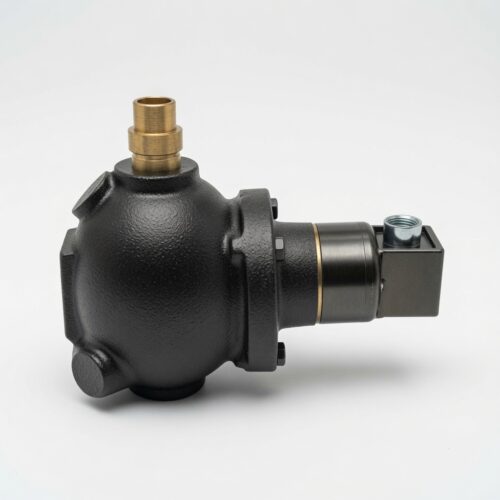

La Serie 64 de McDonnell & Miller es un control mecánico de bajo nivel de agua diseñado para proteger calderas de vapor y sistemas térmicos contra condiciones de operación con nivel insuficiente de agua.
Utilizando un sistema de flotador y fuelle mecánico de alta confiabilidad, la Serie 64 monitorea continuamente el nivel de agua dentro de la caldera. Cuando el nivel desciende por debajo del punto seguro de operación, el control acciona sus contactos eléctricos para detener el quemador y evitar daños severos al equipo.
Gracias a su construcción robusta y diseño industrial probado durante décadas, la Serie 64 es una de las soluciones más utilizadas en aplicaciones comerciales e industriales donde la protección de la caldera es crítica.
¿Cómo funciona?
El control se instala en una columna de compensación conectada a la caldera.
Durante la operación:
- Un flotador interno sigue el nivel de agua del sistema
- Cuando el nivel es normal, los contactos permanecen en condición de operación
- Si el nivel desciende hasta el punto de corte, el flotador acciona el mecanismo interno
- El interruptor abre el circuito de seguridad del quemador
- Puede activar simultáneamente una alarma o un alimentador automático de agua (según la configuración)
Este sistema protege la caldera contra una de las condiciones más peligrosas en generación de vapor: la operación en seco.
¿Qué problemas resuelve?
✔ Protección contra bajo nivel de agua en calderas
✔ Prevención de daños por sobrecalentamiento
✔ Protección de tubos, hogar y superficies de intercambio térmico
✔ Evita deformaciones y fallas catastróficas
✔ Permite activar alarmas de bajo nivel
✔ Compatible con alimentadores automáticos de agua
✔ Reduce riesgos operativos y costos de mantenimiento
Desempeño de Control
- Tipo: Low Water Cut-Off mecánico por flotador
- Función principal: protección por bajo nivel de agua
- Doble interruptor de precisión
- Corte automático del quemador
- Posibilidad de activar alarma o alimentador automático
- Alta repetibilidad mecánica
Diseño Mecánico
- Tecnología de flotador mecánico
- Sistema de fuelle sin empaquetaduras
- Construcción industrial para servicio severo
- Cuerpo metálico robusto
- Conexiones NPT industriales
- Disponible con acoplamiento de montaje rápido (Modelo 64-A)
- Disponible con reset manual opcional (Modelo 64-M)
Función de Seguridad
- Protección primaria contra bajo nivel de agua
- Interrupción automática del quemador
- Compatible con sistemas de alarma
- Compatible con alimentadores eléctricos de agua
- Diseñado para servicio continuo
- Reduce riesgos de falla por operación en seco
Condiciones de Operación
- Aplicación: calderas de vapor
- Calderas residenciales
- Calderas comerciales
- Calderas industriales
- Presión máxima de trabajo: 50 psi (3,5 kg/cm²)
- Compatible con sistemas de agua caliente mediante accesorio TC-4
Características Eléctricas
- Interruptor de precisión industrial
- 120 VAC: 7,4 A carga plena / 44,4 A rotor bloqueado
- 240 VAC: 3,7 A carga plena / 22,2 A rotor bloqueado
- Capacidad piloto: 125 VA a 120/240 VAC
Seguridad y Confiabilidad
- Tecnología mecánica probada
- Alta confiabilidad operacional
- Bajo mantenimiento
- Larga vida útil
- Excelente desempeño en ambientes industriales
- Diseño ampliamente utilizado en la industria de vapor
La Serie 64 está diseñada para la protección de calderas de vapor donde la pérdida de nivel de agua puede generar daños severos al equipo.
🔥 Oil & Gas
Ubicado en:
- Calderas auxiliares
- Generadores de vapor
- Sistemas térmicos de proceso
Aplicación:
Protección contra bajo nivel de agua en sistemas de generación de vapor.
⚡ Energía y Generación Eléctrica
Ubicado en:
- Calderas industriales
- Sistemas de vapor auxiliares
Aplicación:
Interlock de seguridad para protección de calderas.
🧪 Químicos y Petroquímicos
Ubicado en:
- Calderas de proceso
- Utilidades de planta
Aplicación:
Protección de sistemas térmicos críticos.
🍺 Alimentos y Bebidas
Ubicado en:
- Calderas de vapor
- Sistemas de cocción y esterilización
Aplicación:
Protección del suministro de vapor para procesos productivos.
💊 Farmacéutica y Ciencias de la Vida
Ubicado en:
- Generadores de vapor limpio
- Sistemas térmicos GMP
Aplicación:
Seguridad operativa en servicios críticos.
🚰 Agua y Tratamiento de Aguas
Ubicado en:
- Calderas auxiliares
- Sistemas de calentamiento
Aplicación:
Protección de equipos térmicos y utilidades.
🏭 Industria General
Equipos donde se instala:
- Calderas de vapor
- Generadores de vapor
- Sistemas térmicos industriales
- Equipos de calefacción industrial
- Utilidades de planta
Aplicación:
Protección automática contra bajo nivel de agua para evitar daños graves en calderas y garantizar una operación segura y confiable.
