R8001N7001 — Annunciator Module (Módulo de Anunciación)

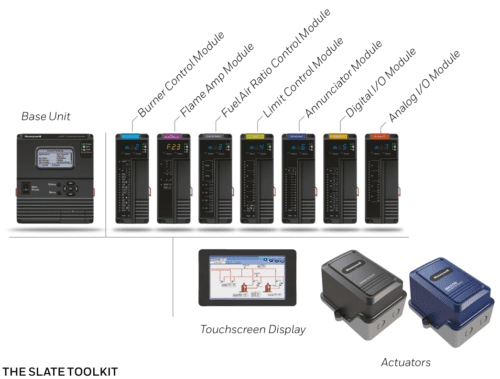

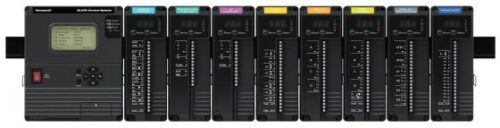

El R8001N7001 es un módulo de anunciación (Annunciator Module) dentro de la plataforma SLATE™ Integrated Combustion Management System diseñado por Honeywell para sistemas de control de quemadores industriales y comerciales. Su principal función es monitorear y reportar el estado de contactos de seguridad, interlock y límites, facilitando diagnósticos rápidos y haciéndolo una pieza clave para la supervisión y mantenimiento de sistemas de combustión complejos.
¿Qué es y para qué sirve?
El R8001N7001 está diseñado para:
- Monitorear el estado de hasta 14 contactos de seguridad, límites y permisos en serie vinculados al sistema de control de quemador.
- Proporcionar anunciación de fallas o condiciones específicas, mejorando la visibilidad de estados críticos y ayudando al operador o técnico a identificar qué dispositivo o condición causó un fallo.
- Reportar estados y fallas al sistema SLATE, apoyando al Burner Control Module y al módulo base para una respuesta de control más clara y diagnósticos más precisos.
Este módulo no reemplaza funciones de control, sino que actúa como sistema de supervisión especializado que facilita la detección rápida de fallas y condiciones de operación durante la ejecución de secuencias de combustión.
¿Cómo funciona?
El módulo de anunciación opera de la siguiente manera:
- Lectura de contactos:
Tiene 14 entradas opto‐aisladas que se conectan a contactos de límites, interlocks o señales de estado. Cada una representa una condición del sistema. - Evaluación de estados:
Cuando uno de esos contactos cambia de estado (por ejemplo, límite abierto o interlock activado), el módulo lo detecta y lo traduce como un estado de fallo o aviso. - Salida de alarma o señal:
Un relé de salida puede configurarse para activar una alarma, señal externa o indicación centralizada cuando se identifica una condición crítica. - Comunicación con la lógica SLATE:
El estado de cada entrada puede integrarse en la lógica de control programable mediante SLATE AX Tool, y los labels de las entradas pueden renombrarse para que el operador vea identificadores significativos de cada punto de alarma. - Indicadores visuales:
Tiene LEDs de estado que facilitan observar de forma local si hay falla, si el módulo está activo o si hay condiciones de diagnóstico (como falta de programa o falla de la CPU), y cada entrada puede mostrarse con estados visuales directos en interfaces compatibles.
¿Qué problemas resuelve?
✔ Diagnóstico rápido de fallas en sistemas de combustión industrial.
✔ Identificación clara de qué límite o interlock ha cambiado de estado.
✔ Mejora la seguridad al informar fallas críticas antes de daños mayores.
✔ Permite una anunciación “first‐out”, que muestra cuál fue la primera condición de falla en la secuencia de eventos.
✔ Se integra con la lógica programable de SLATE para permitir acciones automáticas o notificaciones específicas cuando ocurren fallos.
