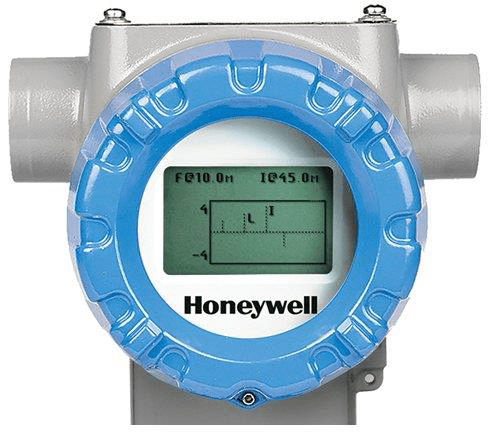

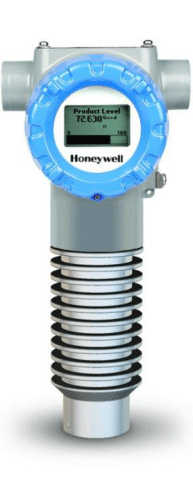

El SmartLine SLG700 es un transmisor de nivel por radar de onda guiada (Guided Wave Radar – GWR) diseñado para medición continua de nivel y nivel/interfase en líquidos, incluso en condiciones de proceso severas.
A diferencia del radar sin contacto, este equipo utiliza una sonda (probe) que guía la señal electromagnética directamente hacia el producto, garantizando mediciones altamente confiables independientemente de las condiciones del proceso.
Es ideal para aplicaciones donde existen espuma, vapores, turbulencia, cambios de densidad o bajo dieléctrico, proporcionando una solución robusta y precisa en entornos industriales exigentes.
Forma parte de la familia SmartLine de Honeywell, permitiendo integración total con sistemas como Experion PKS / HS.
¿Cómo funciona?
El SLG700 utiliza tecnología TDR (Time Domain Reflectometry).
El transmisor envía un pulso electromagnético a lo largo de una sonda (varilla o cable). Cuando la señal encuentra un cambio de constante dieléctrica (superficie del producto o interfase), parte de la energía se refleja y regresa al transmisor.
Con base en el tiempo de retorno, el equipo calcula con alta precisión la distancia y el nivel.
Gracias a este principio:
• La señal está confinada en la sonda (no se dispersa)
• No se ve afectada por vapor, presión o temperatura
• Permite medición de interfase (líquido-líquido)
¿Qué problemas resuelve?
✔ Medición confiable en presencia de espuma o turbulencia
✔ Alta precisión en productos con bajo dieléctrico
✔ Medición de interfase (ej. agua / hidrocarburo)
✔ Inmunidad a condiciones de proceso severas
✔ Reducción de errores por vapor o condensación
✔ Mayor estabilidad en tanques complejos
Desempeño de Medición
- Tecnología: Radar de onda guiada (TDR)
- Precisión: hasta ±2 mm
- Repetibilidad: ±1 mm
- Rango de medición: hasta 30 m (según tipo de sonda)
- Resolución de medición: orden milimétrico
- Tiempo de actualización: rápido (≈ 1 segundo)
- Medición de nivel e interfase simultánea
Diseño y Construcción
- Tipos de sonda disponibles:
- Varilla rígida
- Cable flexible
- Coaxial
- Materiales de proceso: 316L SS, Hastelloy, entre otros
- Diseño robusto para ambientes industriales
- Montaje superior (top mounting)
- Compatible con conexiones roscadas y bridada
Condiciones de Proceso
- Temperatura de proceso: hasta ~200 °C (dependiendo configuración)
- Presión de proceso: hasta ~40 bar
- Alta resistencia a espuma, vapor y turbulencia
- Ideal para líquidos limpios o con sólidos suspendidos
Comunicación e Integración
- Salida: 4–20 mA + HART®
- Protocolo: HART 7
- Configuración local mediante display
- Compatible con herramientas de gestión de activos (FDM)
- Integración directa con Experion PKS / HS
Funcionalidades Inteligentes
- Supresión de ecos falsos
- Diagnósticos avanzados SmartLine
- Detección de interfase automática
- Curva de eco (echo curve) para diagnóstico
- Configuración guiada
Seguridad y Certificaciones
- Certificaciones para áreas clasificadas (ATEX, IECEx, CSA)
- Seguridad intrínseca disponible (Ex ia)
- Alta confiabilidad para aplicaciones críticas
- Cumplimiento de estándares industriales internacionales
El SLG700 está diseñado para medición de nivel e interfase en aplicaciones donde las condiciones del proceso afectan otras tecnologías de medición.
🔥 Oil & Gas
- Medición de interfase agua / crudo
- Separadores bifásicos y trifásicos
- Tanques de almacenamiento de hidrocarburos
- Procesos con espuma o emulsiones
- Aplicaciones upstream y downstream
👉 Beneficio: medición estable incluso en condiciones complejas
⚡ Energía y Generación Eléctrica
- Tanques de agua de alimentación de calderas
- Sistemas de condensado
- Medición de nivel en calderas auxiliares
- Procesos con vapor saturado
👉 Beneficio: alta confiabilidad en ambientes térmicos
🧪 Químicos y Petroquímicos
- Reactores con productos variables
- Tanques con cambios de densidad
- Procesos con espuma o vapores
- Columnas de proceso
👉 Beneficio: precisión incluso con variaciones de producto
🍺 Alimentos y Bebidas
- Tanques de proceso con espuma
- Fermentadores
- Procesos CIP/SIP
- Medición de líquidos con variación de densidad
👉 Beneficio: medición confiable en procesos dinámicos
💊 Farmacéutica y Ciencias de la Vida
- Tanques de proceso críticos
- Sistemas con limpieza frecuente
- Medición en condiciones sanitarias
👉 Beneficio: estabilidad y repetibilidad del proceso
🚰 Agua y Tratamiento de Aguas
- Separación de aceites y agua
- Tanques de químicos
- Procesos con sólidos en suspensión
- Medición en condiciones variables
👉 Beneficio: medición confiable en interfaces y líquidos complejos
🏭 Industria General y Procesos Severos
- Tanques con agitación
- Procesos con vapor o condensación
- Fluidos con propiedades cambiantes
- Aplicaciones con alta exigencia de estabilidad
👉 Beneficio: tecnología robusta frente a condiciones difíciles
