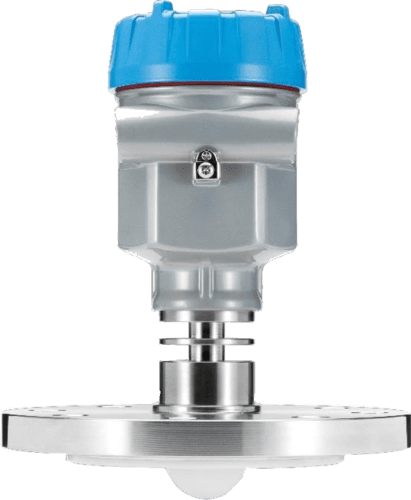

El SmartLine SLN700 es un transmisor de nivel por radar sin contacto de alta precisión, basado en tecnología de 80 GHz FMCW, diseñado para medición continua de nivel en líquidos y sólidos en aplicaciones industriales exigentes.
Al no tener contacto con el producto, elimina problemas asociados a corrosión, incrustaciones, desgaste mecánico o contaminación, ofreciendo una solución robusta, confiable y de bajo mantenimiento.
Forma parte de la familia SmartLine de Honeywell, garantizando total integración con plataformas de control como Experion y compatibilidad con arquitecturas modernas de automatización.
¿Cómo funciona?
El SLN700 utiliza tecnología FMCW (Frequency Modulated Continuous Wave) a 80 GHz, emitiendo una señal de radar hacia la superficie del producto.
La señal reflejada regresa al transmisor, donde se calcula la distancia con alta precisión en función del tiempo y la frecuencia de retorno.
Gracias a su alta frecuencia:
- Genera un haz muy estrecho (alta focalización)
- Reduce interferencias por estructuras internas del tanque
- Permite mediciones en condiciones complejas (espuma, vapor, polvo)
Además, incorpora:
- Supresión de ecos falsos
- Alta resolución de medición
- Independencia del dieléctrico del producto
¿Qué problemas resuelve?
✔ Medición sin contacto (sin desgaste ni contaminación)
✔ Alta precisión incluso en condiciones difíciles
✔ Inmunidad a temperatura, presión, vapores y polvo
✔ Reduce mantenimiento y paradas de planta
✔ Evita errores por acumulación o incrustaciones
✔ Mejora la confiabilidad en tanques y silos
Desempeño de Medición
- Tecnología: Radar FMCW 80 GHz
- Precisión: ±2 mm
- Repetibilidad: ±1 mm
- Rango de medición
- Hasta 30 m (líquidos)
- Hasta 120 m (sólidos)
- Tiempo de actualización: ~1 segundo
Diseño y Construcción
- Medición sin contacto (Non-contact radar)
- Antenas compactas de alta focalización
- Materiales: 316L + PTFE / PEEK
- Protección: IP67
- Carcasa: aluminio con recubrimiento industrial
- Diseño modular (fácil mantenimiento)
Condiciones de Proceso
- Temperatura de proceso: -40 hasta 200 °C
- Presión de proceso: -1 a 25 bar
- Alta inmunidad a vapor, polvo y condiciones severas
- Zona muerta reducida (small blind zone)
Comunicación e Integración
- Señal de salida: 4–20 mA + HART®
- Protocolo: HART 7
- Configuración local con teclado (4 botones)
- Compatible con FDM (Field Device Manager)
- Integración total con Experion PKS / HS
Funcionalidades Inteligentes
- Supresión de ecos falsos (False Echo Suppression)
- Diagnósticos avanzados SmartLine
- Visualización gráfica de eco (echo curve)
- Configuración simplificada (AVT Tool)
- Medición de nivel, distancia o volumen
Seguridad y Certificaciones
- Certificaciones para áreas clasificadas (ATEX, IECEx, CSA)
- Seguridad intrínseca (Ex ia)
- Alta confiabilidad para procesos críticos
- Compatibilidad SIL2/3
- Cumplimiento de estándares industriales
El SLN700 está diseñado para medición de nivel continua sin contacto en procesos industriales donde la precisión, confiabilidad y bajo mantenimiento son críticos
El SLN700 cubre múltiples escenarios:

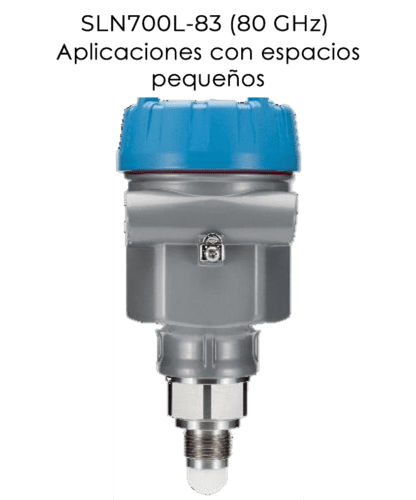

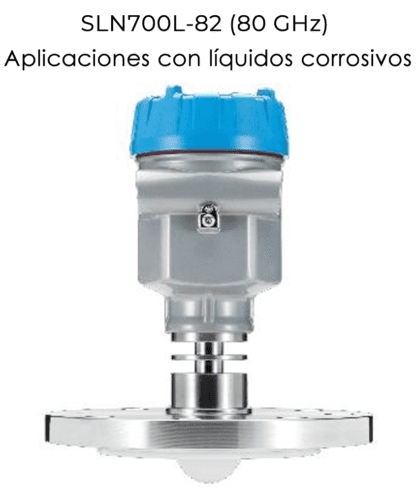

- SLN700L → Líquidos (corrosivos / generales / tanques pequeños)

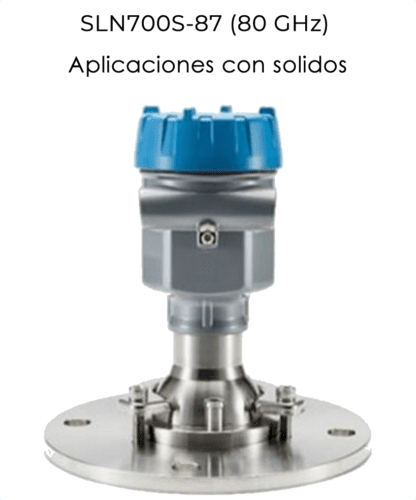

- SLN700S → Sólidos (polvos, granel, silos)
🔥 Oil & Gas
- Medición de nivel en tanques de crudo y derivados
- Separadores de producción
- Tanques con vapores y condiciones severas
- Aplicaciones offshore
- Medición en almacenamiento de combustibles
👉 Beneficio: medición confiable sin contacto en ambientes agresivos
⚡ Energía y Generación Eléctrica
- Tanques de combustible (diésel, fuel oil)
- Sistemas de almacenamiento de agua
- Silos de carbón y ceniza
- Control de nivel en procesos auxiliares
👉 Beneficio: operación estable en ambientes con polvo y temperatura
🧪 Químicos y Petroquímicos
- Tanques con productos corrosivos
- Reactores y columnas de proceso
- Medición en presencia de vapores químicos
- Tanques con espuma o turbulencia
👉 Beneficio: elimina contacto con productos agresivos
🍺 Alimentos y Bebidas
- Tanques de almacenamiento de líquidos
- Silos de granos o materias primas
- Procesos CIP/SIP
- Medición sin contaminación
👉 Beneficio: medición higiénica y sin contacto
💊 Farmacéutica y Ciencias de la Vida
- Tanques estériles
- Procesos GMP
- Medición en ambientes controlados
- Aplicaciones con alta exigencia sanitaria
👉 Beneficio: cero contactos con el producto
🚰 Agua y Tratamiento de Aguas
- Tanques de almacenamiento
- Plantas de tratamiento
- Lodos y productos químicos
- Medición en canales abiertos
👉 Beneficio: alta confiabilidad con bajo mantenimiento
🏭 Industria General y Procesos Severos
- Silos de cemento, cal, minerales
- Procesos con polvo o material a granel
- Tanques con alta vibración
- Ambientes industriales agresivos
👉 Beneficio: medición estable incluso en condiciones extremas
