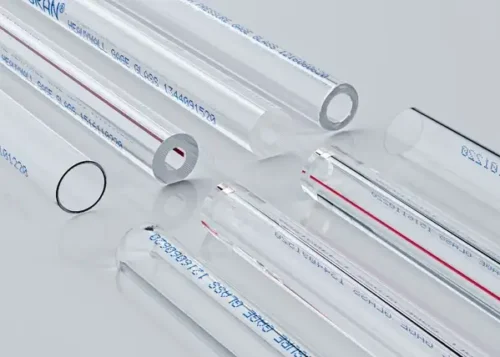

El 3/4″ x 72″ Clear High Pressure Gauge Glass DURAN es un tubo visor de nivel fabricado en vidrio borosilicato DURAN® 3.3, diseñado para aplicaciones industriales donde se requiere visualización directa del nivel de líquidos bajo condiciones de alta presión y temperatura.
Este tipo de gauge glass es ampliamente utilizado en calderas, columnas de nivel y sistemas de vapor, proporcionando una indicación visual confiable y continua del nivel del fluido.
Gracias a las propiedades del vidrio DURAN®, este elemento ofrece alta resistencia química, excelente estabilidad térmica y gran resistencia al choque térmico, lo que lo convierte en una solución ideal para ambientes industriales severos.
¿Cómo funciona?
El gauge glass se instala en una columna de nivel o cámara de agua, conectada al equipo mediante válvulas superior e inferior.
Su funcionamiento se basa en el principio de vasos comunicantes, donde el nivel del líquido dentro del vidrio es igual al nivel dentro del recipiente o caldera.
Esto permite visualizar en tiempo real:
- Nivel real del fluido
- Cambios operativos del sistema
- Condiciones de bajo nivel
- Posibles obstrucciones o fallas
El vidrio transparente DURAN garantiza alta visibilidad y precisión visual, incluso en condiciones de operación exigentes.
¿Qué problemas resuelve?
✔ Permite monitoreo visual inmediato del nivel
✔ Reduce riesgo de operación en seco en calderas
✔ Complementa sistemas de protección (LWCO)
✔ Facilita inspección manual del proceso
✔ Detecta bloqueos o fallas en líneas de nivel
✔ Mejora la seguridad operativa
Desempeño de Operación
- Tipo: Tubo visor de nivel (clear tubular – alta presión)
- Diámetro exterior: 3/4″ (19.05 mm)
- Longitud: 72 pulgadas (≈1829 mm)
- Lectura visual directa
- Alta transparencia óptica
- Respuesta inmediata a cambios de nivel
Presión típica:
• Aproximadamente 100 psi a 72” de longitud (puede variar según instalación)
Rango general del material:
• Puede soportar entre 90 y 600 psi dependiendo del diseño, diámetro y acabado
Material de Construcción
- Vidrio borosilicato DURAN® 3.3
- Bajo coeficiente de expansión térmica
- Alta resistencia al choque térmico
- Excelente resistencia química (ácidos, solventes, agua)
- Alta pureza y homogeneidad estructural
Diseño Mecánico
- Tubo transparente tipo clear
- Extremos pulidos (fire-polished o ground)
- Compatible con empaques industriales (grafito, PTFE, EPDM)
- Instalación vertical
- Tolerancias dimensionales controladas
Condiciones de Servicio
- Servicio de alta presión (dependiente de longitud)
- Temperaturas elevadas (hasta ~150 °F estándar, mayor en vapor según diseño)
- Compatible con agua, vapor y condensado
- Uso continuo en ambientes industriales
- Resistente a ciclos térmicos
Seguridad y Confiabilidad
- Alta resistencia mecánica
- Excelente estabilidad dimensional
- Larga vida útil
- Bajo mantenimiento
- Compatible con protectores (mica shields, guardas metálicas)
- Material industrial certificado
El Gauge Glass DURAN 3/4″ x 72″ es un componente clave para indicación visual de nivel en sistemas térmicos y de proceso.
🔥 Oil & Gas
Ubicado en:
- Calderas auxiliares
- Generadores de vapor
- Sistemas térmicos de proceso
Aplicación:
Monitoreo visual del nivel en sistemas críticos de vapor.
⚡ Energía y Generación Eléctrica
Ubicado en:
- Calderas industriales
- Steam drum
- Sistemas de condensado
Aplicación:
Control visual del nivel para operación segura de calderas.
🧪 Químicos y Petroquímicos
Ubicado en:
- Columnas de proceso
- Tanques presurizados
- Reactores térmicos
Aplicación:
Visualización de nivel en utilidades y procesos químicos.
🍺 Alimentos y Bebidas
Ubicado en:
- Calderas de proceso
- Sistemas térmicos
- Tanques calentados
Aplicación:
Control visual en generación de vapor y procesos térmicos.
💊 Farmacéutica y Ciencias de la Vida
Ubicado en:
- Generadores de vapor limpio
- Sistemas térmicos auxiliares
Aplicación:
Verificación manual en procesos críticos regulados.
🚰 Agua y Tratamiento de Aguas
Ubicado en:
- Tanques de condensado
- Cámaras de nivel
- Calderas auxiliares
Aplicación:
Supervisión visual del nivel de operación.
🏭 Industria General
Equipos donde se instala:
- Columnas de nivel 150S / 157S
- Low Water Cut-Offs: 94 / 194 / 194-7B
- Calderas industriales
- Tanques presurizados
- Cámaras de agua
Aplicación:
Elemento crítico para inspección visual segura del nivel en sistemas térmicos.
