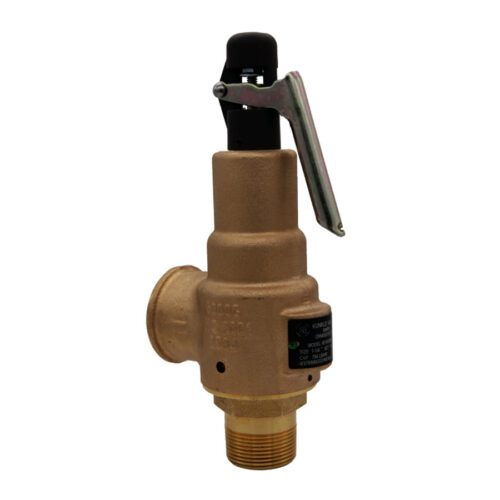

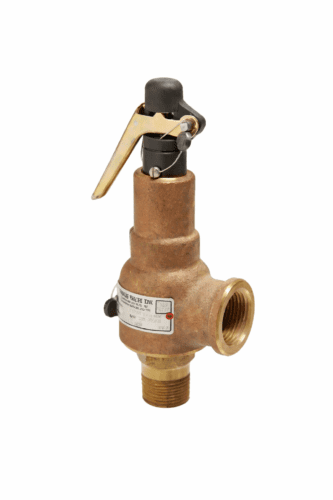

La Kunkle 6010EEM01-AM0075 es una válvula de seguridad tipo resorte diseñada para proteger sistemas industriales contra condiciones de sobrepresión, especialmente en calderas de vapor, recipientes presurizados y sistemas de aire/gas.
Forma parte de la Serie 6000 de Kunkle, reconocida por su alta confiabilidad en aplicaciones industriales. Este modelo cuenta con conexión 1″ x 1″ (entrada MNPT / salida FNPT lateral) y está calibrado a 75 psi, permitiendo liberar presión automáticamente cuando el sistema excede el límite seguro.
¿Cómo funciona?
Opera mediante un mecanismo de resorte calibrado:
- La presión del sistema actúa sobre el disco
- Al superar 75 psi → la válvula abre
- Descarga presión de forma controlada
- Cuando la presión baja → cierra automáticamente
Esto garantiza protección continua sin intervención manual.
¿Qué problemas resuelve?
✔ Previene sobrepresión en calderas y recipientes
✔ Evita daños estructurales y fallas críticas
✔ Reduce riesgo de explosión
✔ Protege personal y equipos
✔ Cumple normativas ASME
✔ Permite operación automática segura
Desempeño de Protección
- Tipo: Válvula de seguridad de resorte
- Serie: 6000
- Tamaño: 1″ x 1″
- Presión de ajuste: 75 psi
- Apertura rápida tipo “pop-action”
- Alta capacidad de descarga
Diseño Mecánico
- Cuerpo en bronce
- Asiento metálico o con opción O-ring
- Conexión: MNPT (entrada) / FNPT lateral (salida)
- Diseño de boquilla completa (full nozzle)
- Palanca de prueba manual
Función de Seguridad
- Protección contra sobrepresión
- Activación automática al setpoint
- Cierre automático al normalizar presión
- No requiere energía externa
- Operación 100% mecánica
Condiciones de Servicio
- Vapor saturado hasta aprox. 406°F (≈208°C)
- Presión máxima de operación: hasta 250 psi
- Aplicaciones en aire y gases no corrosivos
- Amplio rango de configuración (3–250 psi según modelo)
Características de Ingeniería
- Anillos de control dual para ajuste preciso
- Disco tipo pistón ranurado → menor fricción
- Sistema de pivote que corrige desalineación
- Asientos de alta hermeticidad
- Cada válvula es probada en fábrica
Normativas y Certificaciones
- Cumple ASME Sección I (calderas)
- Cumple ASME Sección VIII (recipientes)
- Certificación National Board
- Diseño industrial certificado
Seguridad y Confiabilidad
- Alta repetibilidad de apertura
- Excelente sellado
- Bajo mantenimiento
- Larga vida útil
- Respuesta inmediata ante sobrepresión
La Serie 6000 de Kunkle es estándar en protección de sistemas presurizados.
🔥 Oil & Gas
Ubicado en:
- Separadores
- Sistemas de vapor
- Equipos térmicos
Aplicación:
Protección contra sobrepresión en procesos.
⚡ Energía y Generación Eléctrica
Ubicado en:
- Calderas industriales
- Líneas de vapor
Aplicación:
Dispositivo crítico de seguridad.
🧪 Químicos y Petroquímicos
Ubicado en:
- Reactores
- Tanques presurizados
Aplicación:
Protección en procesos controlados por presión.
🍺 Alimentos y Bebidas
Ubicado en:
Aplicación:
Seguridad en utilidades térmicas.
💊 Farmacéutica y Ciencias de la Vida
Ubicado en:
Aplicación:
Protección en sistemas críticos.
🚰 Agua y Tratamiento de Aguas
Ubicado en:
Aplicación:
Protección en líneas de proceso.
🏭 Industria General
Equipos donde se instala:
- Calderas de vapor
- Recipientes a presión
- Compresores
- Tanques presurizados
- Sistemas de aire comprimido
Aplicación:
Elemento esencial de seguridad para alivio de presión.
